Funktionsprincip for omskifter

I. Kernedefinition af enSkiftekontakt

En omskifterkontakt (også kendt som en kombinationskontakt) er en elektrisk komponent til manuel kontrol med flere kontakter, der hovedsageligt bruges til at tænde/slukke kredsløb, omskiftning af strømforsyning, signalkonvertering eller styring af fremad- og bagudrotation af motorer. Dens kerneegenskab er, at rotation eller toss driver flere interne sæt kontakter til at fungere synkront, hvilket opnår skift af forskellige kredsløbsveje. Det er meget udbredt i industriel kontrol, elektrisk udstyr og instrumentering.

II. Kernestruktur af en omskifter

For at forstå dets arbejdsprincip er det nødvendigt først at identificere dets kernekomponenter, som arbejder sammen for at opnå omskiftningsfunktionen:

Betjeningsmekanisme: En ekstern manuel kontrolkomponent (såsom en knap eller et håndtag), der roterer eller kaster en intern aksel. Den har typisk flere positioner (f.eks. 2, 3, 4 positioner), som hver svarer til en forskellig kontaktkombination.

Kontaktsystem: Den centrale funktionelle komponent, der består af bevægelige og stationære kontakter. Hvert sæt kontakter svarer til en kredsløbsvej. Den bevægelige kontakt er fastgjort til akslen, og den stationære kontakt er fastgjort til klemrækken inde i huset. Kontaktmaterialet er ofte kobberlegering (såsom sølvlegering) for at sikre ledningsevne og slidstyrke.

Positioneringsenhed: Består typisk af en fjeder, stålkugle eller knaststruktur, den bruges til at fastgøre betjeningsmekanismen på plads, hvilket forhindrer utilsigtet betjening. Når betjeningshåndtaget drejes til den angivne position, låses positioneringsanordningen på plads, hvilket sikrer stabil kontakt mellem kontakterne. Skift kræver overvindelse af positioneringskraften for at sikre et klart positionsvalg.

Hus og terminaler: Huset er lavet af isolerende materialer (såsom plast eller keramik) til isolering og beskyttelse; terminalerne bruges til at forbinde eksterne ledninger, der forbinder kontaktsystemet til det kontrollerede kredsløb.

III. Grundlæggende arbejdsprincip forSkiftekontaktHovedprincippet for en omskifter er "at selektivt forbinde kredsløbsveje ved mekanisk at drive kontakterne til at tænde og slukke." Den specifikke proces kan opdeles i tre hovedtrin:

**Driftsudløser:** Manuel drejning eller bevægelse af betjeningshåndtaget driver den indvendige aksel til at rotere. På dette tidspunkt vil positioneringsanordningen frigive den aktuelle position, når akslen roterer, og låse på plads ved målpositionen, hvilket sikrer korrekt drift.

Kontaktomskiftning: Når akslen roterer, roterer den bevægelige kontakt, der er fastgjort på akslen, synkront og danner "kontakt" eller "adskiller" med den tilsvarende stationære kontakt:

Når den bevægelige kontakt kommer i kontakt med den stationære kontakt, er kredsløbsvejen lukket;

Når den bevægelige kontakt adskilles fra den stationære kontakt, er kredsløbsvejen åben;

Synkron drift af flere kontaktgrupper (f.eks. skift af tre kontaktgrupper samtidigt) muliggør koordineret styring af flere kredsløb (f.eks. samtidig kobling af strøm-, signal- og beskyttelseskredsløb).

Kredsskifte afsluttet: Når betjeningshåndtaget er i målpositionen, fikserer positioneringsanordningen positionen, den bevægelige kontakt og den stationære kontakt er stabilt i kontakt, og det kontrollerede kredsløb aktiveres i henhold til den forudindstillede bane, hvilket afslutter skiftet.

Nøgletillæg: Koordinationslogik for flere positioner og kontakter

Kernefordelen ved en omskifter ligger i dens "flere positioner svarende til flere kontaktkombinationer." For eksempel har en 3-positions, 2-gruppe kontaktomskifter forskellige kontakt til/fra tilstande for hver position:

Position 1: Kontaktgruppe 1 er tændt, kontaktgruppe 2 er slukket;

Position 2: Kontaktgruppe 1 er slukket, kontaktgruppe 2 er tændt;

Position 3: Begge kontaktgruppe 1 og 2 er tændt (eller begge er slukket, afhængigt af designkrav).

Gennem denne kombination kan en enkelt operation styre den synkrone omskiftning af flere kredsløb, hvilket forenkler kontrollogikken.

IV. Klassificering og typiske anvendelser af omskifterkontakter

Baseret på struktur og anvendelse kan omskifterafbrydere klassificeres i forskellige typer, med små variationer i deres arbejdsprincipper:

Klassificering efter operationsmetode:

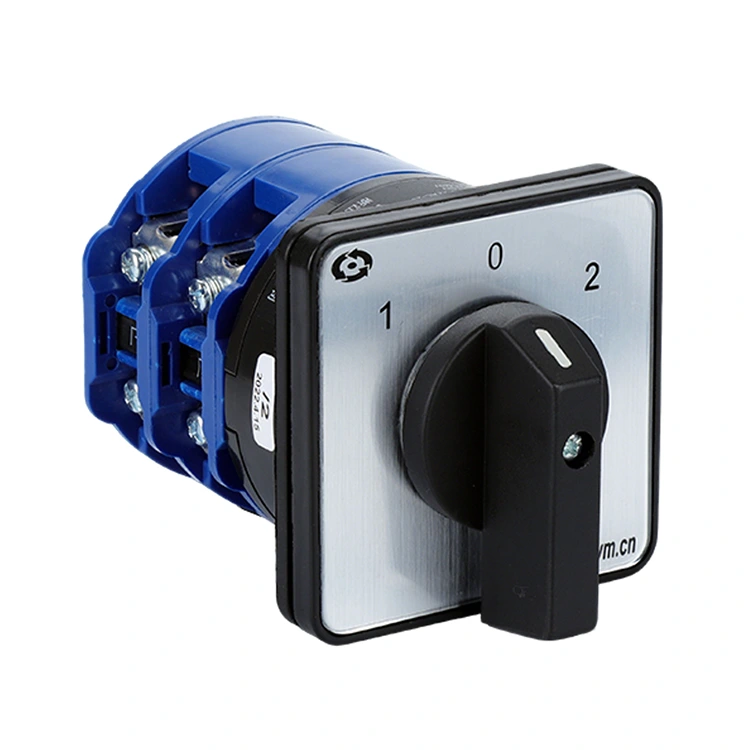

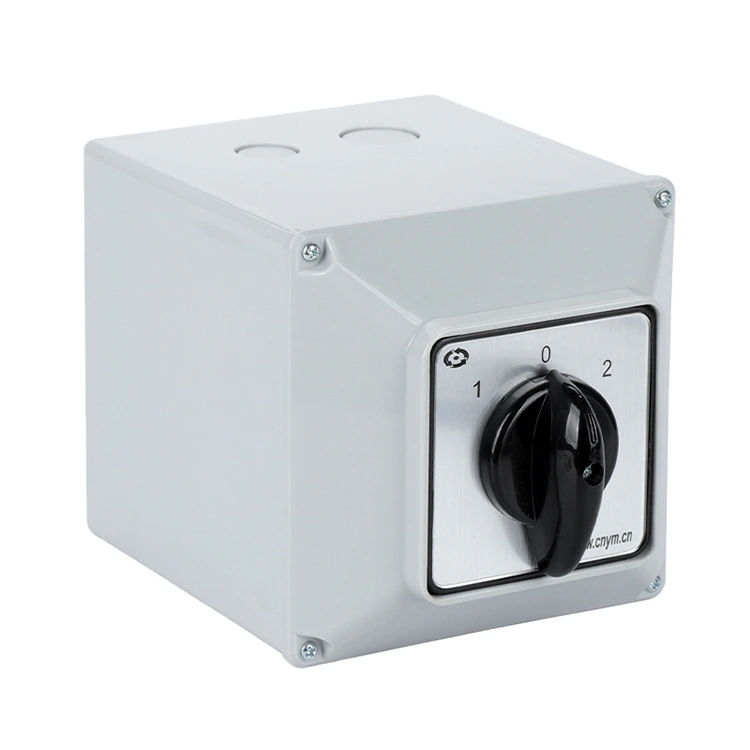

Roterende omskifterkontakt (mest almindelig): Skifter positioner ved at dreje et håndtag, såsom strømafbrydere og motorfrem-/tilbage-kontrolkontakter;

Skift skiftekontakt: Skifter positioner ved at skifte et håndtag, der ofte bruges i småt udstyr eller instrumenter.

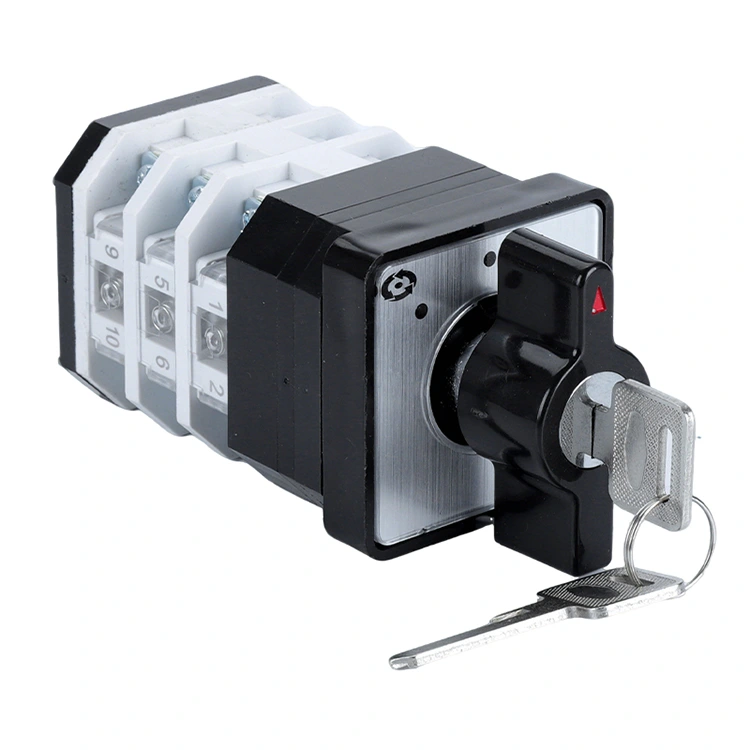

Klassificering efter kontaktgruppenummer:

* Enpolet omskifterkontakt: Kun én kontaktgruppe, der bruges til enkeltkredskobling (f.eks. simpel tænd/sluk);

* Flerpolet skiftekontakt: To eller flere kontaktgrupper, der bruges til multikredsløbskoordineret omskiftning (f.eks. samtidig omskiftning af trefaset strømforsyning ved hjælp af tre kontaktgrupper).

Typiske anvendelsesscenarier:

* Strømskift: Såsom skift mellem hovedstrøm og reservestrøm i et dobbelt strømforsyningssystem;

* Motorstyring: Styring af en motors fremadgående og tilbagegående rotation (ved at skifte motorviklingernes effektfase);

* Signalkonvertering: Skift mellem forskellige målesignaler i instrumenter (f.eks. spænding, strømsignaler);

* Valg af kredsløb: Skift mellem forskellige driftstilstande i industrielt udstyr (f.eks. manuel/automatisk tilstand).

V. Kernetræk i arbejdsprincippet

Mekanisk sammenlåsning: Kontaktomskiftning er helt afhængig af mekanisk drift, uden elektroniske komponenter involveret. Dette resulterer i en enkel struktur, høj pålidelighed og egnethed til barske miljøer (såsom højtemperatur- og vibrationsscenarier).

Synkron kobling: Flere sæt kontakter fungerer synkront, hvilket sikrer ensartethed i multi-kredsløbskobling (f.eks. når en motor vender om retning, skifter effektfasen og beskyttelseskredsløbet synkront).

Gearlåsning: Positioneringsanordningen forhindrer fejlagtig omskiftning, sikrer kredsløbsstabilitet og er særligt velegnet til kritiske kontrolscenarier (såsom omskiftning af strømsystem).
